Что такое импеданс микрофона
Импеданс микрофона — это полное электрическое сопротивление, которое микрофон оказывает переменному току звуковой частоты. Измеряется в омах (Ом). Эта характеристика важна для согласования микрофона с предусилителем звуковой карты или микшерного пульта, так как от неё зависят уровень сигнала, частотная характеристика и уровень шума. Понимание импеданса позволяет избежать потери качества записи и лишних помех.
Основные термины
Выходной импеданс микрофона
Сопротивление, которое микрофон «предъявляет» подключаемому устройству (предусилителю, аудиоинтерфейсу). Определяется конструкцией капсюля и встроенного трансформатора или электронной схемы. Чем ниже выходной импеданс, тем меньше потерь сигнала при передаче по длинному кабелю и тем стабильнее работа микрофона с различными предусилителями.Входной импеданс предусилителя
Сопротивление, которое входной каскад звуковой карты или микшера «предлагает» микрофону. Для корректной работы входной импеданс должен быть в несколько раз выше выходного импеданса микрофона. Минимально приемлемым считается соотношение 10:1, оптимальным — 20:1 или выше.Низкоомный микрофон
Микрофон с выходным импедансом до 600 Ом. Это стандарт для профессиональной студийной и концертной техники. К этой категории относятся большинство динамических, конденсаторных и ленточных микрофонов. Низкий импеданс позволяет использовать длинные кабели без заметного ухудшения сигнала.Высокоомный микрофон
Микрофон с выходным импедансом от 10 кОм и выше. Встречается в старых моделях, бытовых устройствах и некоторых специализированных ленточных микрофонах. Требует предусилителя с очень высоким входным импедансом и коротких кабелей, так как сигнал на высокоомном выходе сильно подвержен наводкам и потерям.Согласование по импедансу
Процесс подбора микрофона и предусилителя с учётом их импедансов. Для современных профессиональных устройств в большинстве случаев достаточно, чтобы входной импеданс был не менее определённого значения для низкоомных микрофонов. Важно помнить, что «согласование» в классическом смысле (равенство импедансов) не применяется — оно приводит к падению уровня сигнала вдвое.Импеданс и чувствительность
Взаимосвязь выходного импеданса и чувствительности микрофона. Чувствительность измеряется в милливольтах на паскаль (мВ/Па) и показывает, какой уровень сигнала выдаёт микрофон при стандартном звуковом давлении. При неправильном согласовании импедансов паспортная чувствительность не достигается, что может привести к необходимости увеличивать усиление предусилителя и, как следствие, к росту шума.Импеданс и частотная характеристика
Влияние импеданса на передачу разных частот. Если входной импеданс предусилителя слишком низок для данного микрофона, может возникнуть спад низких частот или неравномерность АЧХ. Особенно чувствительны к этому ленточные и некоторые конденсаторные микрофоны. Производители часто указывают минимальный импеданс нагрузки для сохранения заявленной частотной характеристики.Активный импеданс
Импеданс, формируемый электронной схемой микрофона (для конденсаторных и активных динамических моделей). Обычно ниже, чем у пассивных микрофонов, и стабилен в широком диапазоне частот. Активные микрофоны менее критичны к длине кабеля и точному согласованию, так как их выходной каскад имеет низкий импеданс и высокую нагрузочную способность.Пассивный импеданс
Импеданс, определяемый только конструкцией капсюля и трансформатора (для пассивных динамических и ленточных микрофонов). Может меняться в зависимости от частоты звука. Пассивные микрофоны требуют более тщательного согласования с предусилителем и чувствительны к качеству кабеля.Импеданс и фантомное питание
Связь между импедансом микрофона и подачей фантомного питания (48 В). Для конденсаторных микрофонов фантомное питание необходимо для работы встроенного усилителя. При этом выходной импеданс микрофона остаётся низким. Некоторые ленточные микрофоны могут быть чувствительны к подаче фантомного питания на несимметричный вход — это связано с конструкцией их трансформатора; современные модели часто имеют защиту.Импеданс кабеля
Сопротивление, которое вносит соединительный кабель. Для низкоомных микрофонов импеданс кабеля незначителен. Для высокоомных микрофонов ёмкость кабеля начинает работать как фильтр низких частот, срезая верхние частоты и ослабляя сигнал.Импеданс и шум
Влияние импеданса на уровень собственного шума тракта. Высокий выходной импеданс микрофона увеличивает тепловой шум (шум Джонсона-Найквиста). Поэтому низкоомные микрофоны предпочтительнее для записи тихих источников. При неправильном согласовании шум предусилителя также возрастает, так как требуется большее усиление.Симметричное подключение
Схема соединения микрофона с предусилителем по трём проводам (два сигнальных и земля). Используется для подавления наводок. Для корректной работы симметричного подключения импедансы обоих сигнальных проводов должны быть равны. Профессиональные микрофоны имеют симметричный выход с импедансом до 600 Ом.Несимметричное подключение
Схема с двумя проводами (сигнальный и земля). Используется в бытовой технике и некоторых гитарных микрофонах. Импеданс таких микрофонов может быть высоким. Несимметричное подключение более подвержено наводкам и ограничивает длину кабеля.Импеданс и нагрузка
Способность микрофона работать на определённое сопротивление нагрузки. Каждый микрофон имеет минимально допустимый импеданс нагрузки, указанный в спецификации. Если подключить микрофон к предусилителю с входным импедансом ниже этого значения, возможны искажения, потеря уровня или изменение тонального баланса.Импеданс и трансформатор
Использование выходного трансформатора в микрофоне для изменения импеданса. Трансформатор может повышать или понижать импеданс, а также обеспечивать гальваническую развязку. В ленточных микрофонах трансформатор обычно повышает импеданс. Качество трансформатора сильно влияет на звук.Импеданс и конденсаторный микрофон
Особенности импеданса для конденсаторных микрофонов. Благодаря встроенному усилителю, выходной импеданс конденсаторных микрофонов обычно низкий и стабильный. Однако сам капсюль конденсаторного микрофона имеет очень высокий импеданс, что требует размещения усилителя непосредственно рядом с капсюлем.Импеданс и динамический микрофон
Особенности импеданса для динамических микрофонов. Выходной импеданс динамических микрофонов составляет от 150 до 600 Ом и может меняться с частотой из-за индуктивности катушки. Это делает их менее критичными к согласованию, чем ленточные, но всё же требующими адекватного входного импеданса предусилителя.Импеданс и ленточный микрофон
Особенности импеданса для ленточных микрофонов. Ленточные микрофоны имеют самый низкий выходной импеданс среди всех типов (единицы Ом до нескольких сотен Ом после трансформатора). Они крайне чувствительны к низкому входному импедансу предусилителя — при недостаточной нагрузке может произойти спад низких частот и снижение уровня сигнала. Для современных ленточных микрофонов рекомендуется входной импеданс не менее определённого значения.Импеданс и предусилитель
Взаимодействие выходного импеданса микрофона с входным импедансом предусилителя. Основное правило: входной импеданс должен быть в несколько раз выше выходного. Для многих профессиональных аудиоинтерфейсов входной импеданс соответствует значениям, хорошо согласующимся с микрофонами, имеющими типичный выходной импеданс.Импеданс и кабель
Влияние длины и типа кабеля на импеданс микрофона. Для низкоомных микрофонов можно использовать кабели большой длины без заметных потерь. Для высокоомных микрофонов длина кабеля должна быть ограничена, иначе начинаются потери высоких частот и наводки.Импеданс и нагрузочный резистор
Использование внешнего резистора для изменения импеданса нагрузки. Иногда применяется для ленточных микрофонов, чтобы увеличить входной импеданс предусилителя (если он ниже рекомендуемого). Резистор включается последовательно с сигналом, но это снижает уровень сигнала и может внести шум.Импеданс и частотная зависимость
Изменение импеданса микрофона в зависимости от частоты звука. У динамических микрофонов импеданс растёт с частотой из-за индуктивности катушки. У конденсаторных микрофонов импеданс может незначительно меняться в области низких частот. Эта характеристика влияет на то, как микрофон взаимодействует с предусилителем на разных частотах.Импеданс и паспортные данные
Как читать и интерпретировать данные об импедансе в спецификациях микрофона. Производители указывают номинальный выходной импеданс (обычно на частоте 1 кГц) и минимальный импеданс нагрузки. Важно обращать внимание на единицы измерения (Ом или кОм) и на условия измерения (например, с нагрузкой или без).Что проверить при выборе и подключении

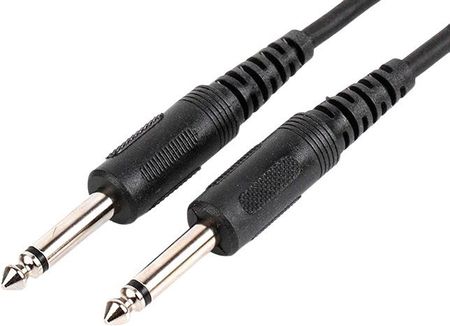

При подборе микрофона и звуковой карты стоит проверить соответствие выходного импеданса микрофона и входного импеданса предусилителя. Для этого нужно найти в документации к микрофону значение выходного импеданса и минимальный импеданс нагрузки. В спецификации аудиоинтерфейса или микшера уточнить входной импеданс микрофонных входов. Если входной импеданс ниже рекомендованного для микрофона, стоит рассмотреть использование внешнего предусилителя. Также важно проверить тип подключения (симметричный или несимметричный) и при необходимости использовать соответствующие кабели (XLR для симметричного, TS для несимметричного). Для ленточных микрофонов особенно важно убедиться, что предусилитель не подаёт фантомное питание на несимметричный вход, если это не допускается производителем.
